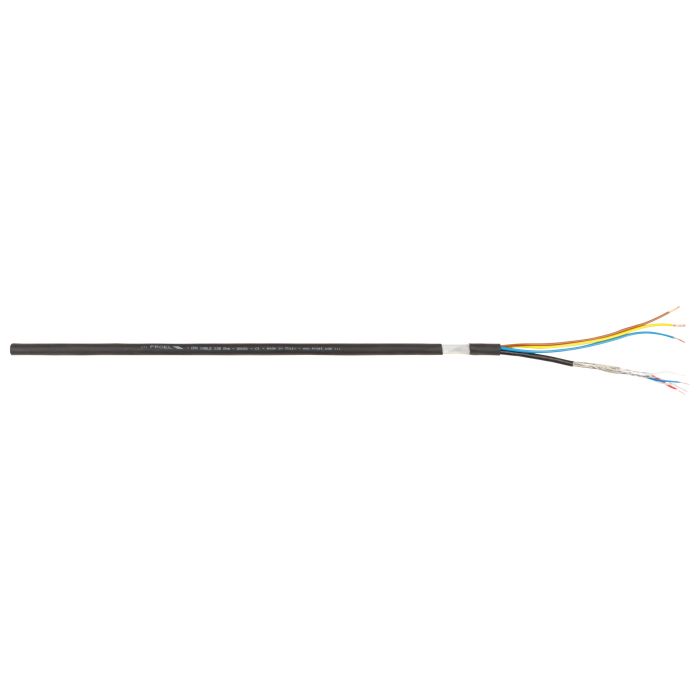

Le PROEL STAGE DMXD1 est un câble DMX à impédance constante associant une paire torsadée symétrique pour signal et un câble d’alimentation. La paire de signal utilise une section de 2 x 0,25 mm², tandis que la partie alimentation est constituée de 3 x 1,5 mm².

Ce câble est destiné aux connexions DMX standard ainsi qu’aux connexions de scanners de changement de lumière/couleur. Son impédance nominale est de 120 Ohm. Les conducteurs de signal sont en cuivre nu 24 AWG, composés de 14 x 0,15 mm, et sont conformes à la réglementation IEC 228 Classe 5.

L’isolation des conducteurs de signal est en PE rouge/naturel de Ø 1,80 mm. La partie alimentation est isolée par un PVC résistant aux flammes de Ø 4,5 mm, conforme à la réglementation IEC 332.1. Le blindage associe une feuille aluminium/Mylard à 100 % et une tresse en cuivre étamé à 90 %.

La gaine extérieure noire en PVC flexible résistant aux flammes affiche un diamètre de 9,80 mm et répond à la réglementation IEC 332.1. Le câble fonctionne entre -20 °C et +70 °C, avec un rayon de courbure minimal de 25 mm. Il est conditionné sur touret en bois ou fibre de bois de 100 m.

• Câble DMX avec paire torsadée symétrique 2 x 0,25 mm² et alimentation 3 x 1,5 mm²
• Impédance nominale de 120 Ohm
• Conducteurs de signal en cuivre nu 24 AWG, conformes IEC 228 Classe 5
• Blindage par feuille aluminium/Mylard et tresse cuivre étamé
• Gaine noire en PVC flexible résistant aux flammes de Ø 9,80 mm
• Température de fonctionnement de -20 °C à +70 °C
• Conditionnement sur touret de 100 m
